1．主要参数

适合气体：天然气

报警设定值：1.0-25%LEL（500-12500PPM）

输入电源：DC12V/300mA

静态功耗：≤0.5W

报警功耗：≤3W

响应时间：＜30秒

报警声响：＞85分贝（距1M处）

气敏元件：寿命二年

联动功能：可装备联动机械手

产品规格A：YK-828/CB带两个探头重量：560g   带机械手重量：945g

产品规格B：YK-828/CB带三个探头重量:690g    带机械手重量：1075g

控制器尺寸：104*66*32mm  控制面板尺寸：78*45*23mm  探头尺寸：65*39*32mm

机械手尺寸：72*63mm

彩盒尺寸：203*140*75mm

2．基本功能

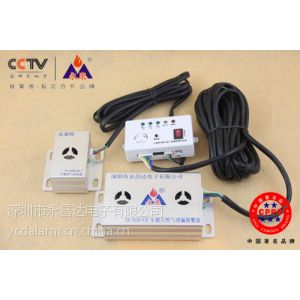

车用天然气报警器在其周围环境中气体浓度达到响应浓度设定值时，能发出声、光报警信号。处于报警状态的探测器，其室内环境天然气浓度下降到响应浓度设定值以下时，能自动恢复到正常监控状态。该报警装置由显示面板，报警控制器（内含一路探测器），探测器，三部分组成（带自动关闭阀门功能的报警器含有阀门紧急切断阀，关闭器的控制按钮在报警控制显示面板上。两路报警防区，须增加一只探测器，三路报警防区，须再增加一只探测器）。

报警控制器内含一路控制器。外围连接件有十芯输出插孔一只，连接去往控制面板的线束。有三芯的插口一只，连接探测器，有两芯输出插孔一只，连接机械手。有开关控制，分别用指示灯标注指示。

①　按 “测试键”报警器报警，正常的输出关闭信号，机械手关闭阀启动关闭阀门。报警器不报警，机械手不动作。

②　控制显示面板有电源开关，红、绿、黄指示灯状态指示和内置发音器。

③　按 “测试键”，报警器报警，如阀门是关闭状态时，则使机械手启动打开阀门，使钢瓶阀门立即处于打开状态。如阀门是开启状态时，则使机械手启动关闭阀门，使钢瓶阀门立即处于关闭状态。阀门灯黄灯指示。

④　电源打开，绿色指示灯闪烁，约1-3分钟，控制器发出一声提示，表示探测器工作正常，处于监控状态；

⑤　红色指示闪烁及探头防区绿灯闪烁，伴有鸣器响声，表明探测器处于报警状态。

⑥　当绿灯和黄灯交替闪烁时，则说探测出现故障，应及时联系服务代理商或返回厂家保修。

一、安装说明

1．报警控制器应安装在需要测试燃气泄漏的场所（如后备箱），在后备箱应安装在距燃气瓶出气口靠近的位置并注意安装在上方位置。

2．显示面板安装在车内仪表盘恰当的位置，由线束和报警器控制器连接。

3．探测器安装在需要测试燃气泄漏的场所（发动机仓）。在发动机仓应安装在远离热源的上方位置。并由线束和控制面板连接。

4．关闭器，有连接装置安装在钢瓶的关闭阀上，和报警控制器连接。

5．显示面板出线有红、黑两根，接入选定的输入电源。红接正，黑接负。

6．停车是否关闭报警器电源，由用户安装时自己决定。

7．参考报警装置使用手册说明书接线。

注意：

1．控制显示面板应安装于易于观察的位置。

2．探测器应安装在易于检查，有燃气泄漏的地方。

3．请不要使用超高浓度的气体检验本机，以免损伤报警器的寿命，而且可能危害人体的健康。

4．严禁安装过程中，振动、跌落、冲击本产品，否则将会失效。

5．探测器不可安装在通风良好或气流较大处

6．探测器不可被他物体遮蔽。

7．探测器严禁与有效期、酒精接触有这两种气体时应立即将报警器隔离。以防止损坏传感器。
